시험 장비의 모든 것자동차 시트 시험장비

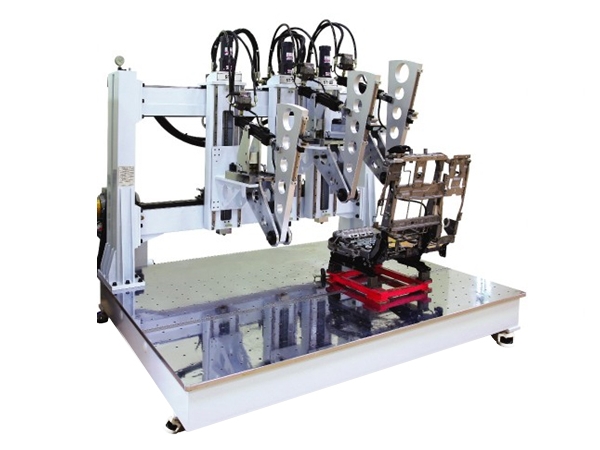

반복피로 내구 시험기
(Fatigue Endurance Tester)
- 용도
- SEAT FRAME의 반복피로 내구력 품질 검증 (D+3)
- 시험방법
- 38Kgf.m 하중을 4만회 SEAT BACK FRAME에 부하
- 판정기준
- 4만회 부하시 FRAME 각부 CRACK 및 파단이 없을 것
NOISE 발생 여부까지 검증
개요
자동차 Seat Frame의 반복 피로 내구 시험을 위한 시험 장비로서 Frame의 내구성과 용접부 강도를 측정합니다. 유압식 SERVO Actuator 시스템 및 NI DAQ 시스템을 활용한 Software를 통해 지정한 하중과 횟수만큼 동작을 설정할 수 있고 Frame의 변형, 파손, 잡음, 파단, 절손 등의 수명을 측정 및 분석할 수 있습니다.
장비사양
| 전원 | 3상 380V, 50/60Hz |
|---|---|
| 발생 토크 | 10 to 80kg-m(40 to 160kg x 0.5m) |
| JIG 요동 각도 | 15° to 45° (수직면 기준) |
| TEST 수량 | 최대 3 SET |
| 고정 방식 | BAD의 M12 TAP HOLE을 이용하여 CLAMP UNIT로 고정 |
| Base Hole | M12 TAP, 100 mm 간격 |
| 통신 | RS-485/RS-232C, 통신속도 최대 112,000bps |
| 그래프 표시 | Displacement/Load |
| 레포트 기능 | RAW DATA 변환 • EXCEL 변환.JPG 변환 • PRINT 출력 |
| 보호 기능 | 과전류 차단 •과전압 차단• 노이즈 차단 • 비상 정지 |
