시험 장비의 모든 것자동차 시트 시험장비

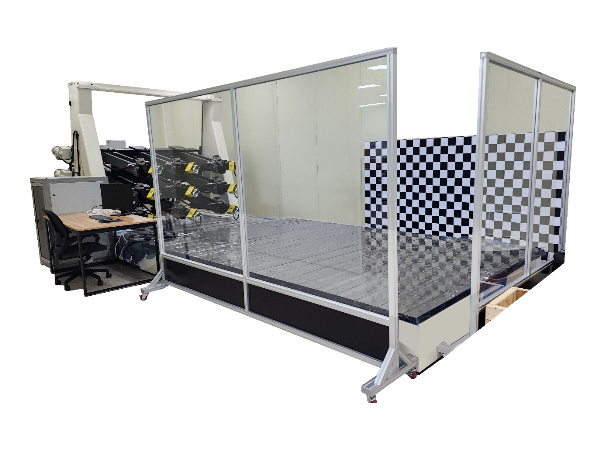

시트벨트 앵커리지 시험기
(Seat Belt Anchorage Tester)
- 용도
- 차량 전방 출동시 SEAT가 받는 하중을 정적하중으로 부하시 SEAT의 강도를 평가 (D+1)
- 시험방법
- SEAT 무게 20배의 하중을 부하
- 판정기준
- SHOULDER BELT : 1360kg, LAP BELT : 1360kg 부하시 10초간 견딜 것
TRACK MT’G 및 SLDER 이탈이 없을 것
파단시 까지 하중부하 (한계강도 평가)
개요
사고 또는 가혹한 조건에서 승객의 상해를 방지하기 위해 강도 시험을 진행할 수 있는 장비입니다. Seat의 지지력(Anchor)을 확인할 수 있으며 미국 연방 자동차 안전 규격(FMVSS)209, ES 88000-10 및 ECE 규격에 따라 설계 및 제작되었습니다.
유압 Servo Valve 방식으로 NI DAQ 시스템을 이용한 PID 제어를 통해 정밀하게 제어할 수 있습니다. 시험의 내용은 실시간 디지털 방식으로 표시되어 정확하고 객관적인 시험 결과를 얻을 수 있습니다.
유압 Servo Valve 방식으로 NI DAQ 시스템을 이용한 PID 제어를 통해 정밀하게 제어할 수 있습니다. 시험의 내용은 실시간 디지털 방식으로 표시되어 정확하고 객관적인 시험 결과를 얻을 수 있습니다.
장비사양
| 전압 | 3상 380V~480V, 50/60Hz |
|---|---|
| 인터페이스 전원 | DC24V • DC5V |
| 제어 모드 | 하중제어 • 변위제어 |
| 제어 채널 | 4채널 |
| 제어 형식 | Hydraulic Servo Actuator (9 Axis) |
| 유압 용량 | 250 bar |
| 압력 센서 | LVDT, 로드셀, 와이어 변위, 각도 센서 |
| 로드셀 용량 | 5 ton, 3 ton |
| 통신 | RS-485/RS-232C, 통신속도 최대 115,200 bps |
| 그래프 표시 | 시간, 변위, 하중, 각도 |
| 레포트 기능 | RAW DATA 변환 • EXCEL 변환 • JPG 변환 • PRINT 출력 |
| 보호 기능 | 과전류 차단 •과전압 차단 •노이즈 차단 • 비상 정지 |
