시험 장비의 모든 것자동차 시트 시험장비

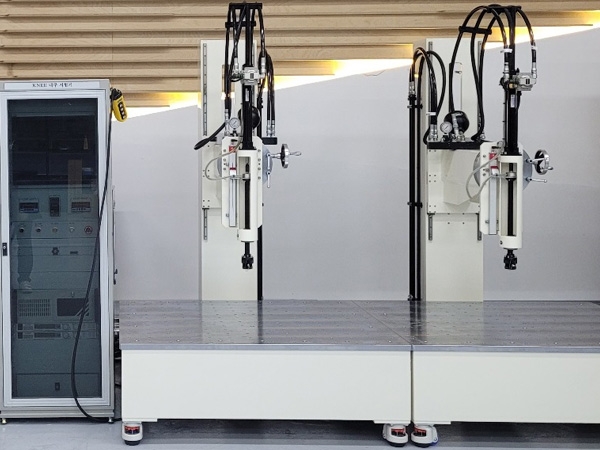

KNEE 내구 시험기
(Knee Vibration Endurance Tester)
- 용도
- SEAT BACK 강도 및 신뢰성 평가
- 시험방법
- 75Kg 하중을 설계 표준위치에 50만회 부하
- 가속도 : ±0.8 × 9.8m㎨
- 진동수 : 200± 40 CPM
- 판정기준
- 시험후 1시간 경과후 측정시 HIP POINT, FCL (FREE CONTOUR LINE)
PAD 꺼짐량은 도면 요구조건 만족 및 각부 간섭 및 CRACK 없을 것
COVER’G, PAD, WIRE’G, BOLSTER 외형 변형, 파단 및 이음부 NOISE 없을 것
개요
유압 SERVO VALVE를 이용하여 CYLINDER를 구동하여 자동차 SEAT BACK의 강도 및 VIBRATION TEST 등의 신뢰성 평가를 위한 장비입니다. LVDT와 로드셀을 장착하여 하중 제어를 기반으로 진폭과 하중을 실시간으로 디스플레이할 수 있도록 설계되었으며, NATIONAL INSTRUMENTS사의 DAQ BOARD를 이용하여 장비의 전체적인 제어 및 모니터링이 가능하도록 제작하였습니다. 또한 REPORT 기능을 통해 SAVE INTERVAL값에 따라 저장 가능하도록 프로그래밍 되었습니다.
장비사양
| 작동 하중 | 200kgf |
|---|---|
| 작동 변위 | 300 mm |
| 작동 속도 | 200mm/sec |
| 작동 주파수 | 0~5 Hz(150mm-1Hz, 30mm-5Hz) |
| 시험부 상하 이송량 | 790 mm |
| 시험부 각도 조절량 | ± 90° |
