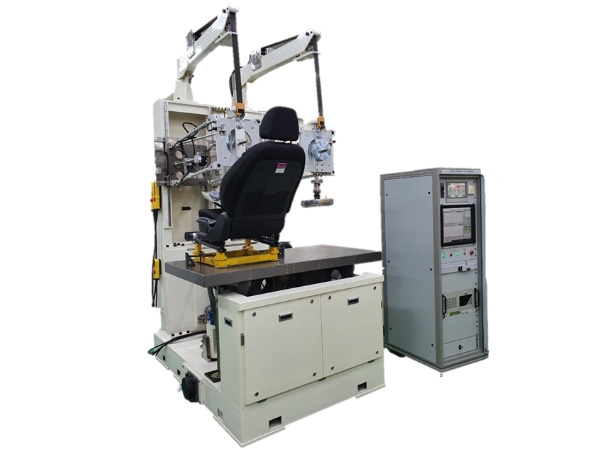

시트의 DAMPING, DYNAMIC, ENDURANCE TEST를 수행하는 장비입니다. 시트의 고유 진동수를 측정 및 분석하여 시트의 전달 특성을 해석하여 저속 주행 시 요철을 지날 때 승객으로 전달되는 에너지의 감쇄율을 측정하고, 시트 PAD의 꺼짐량을 분석합니다.

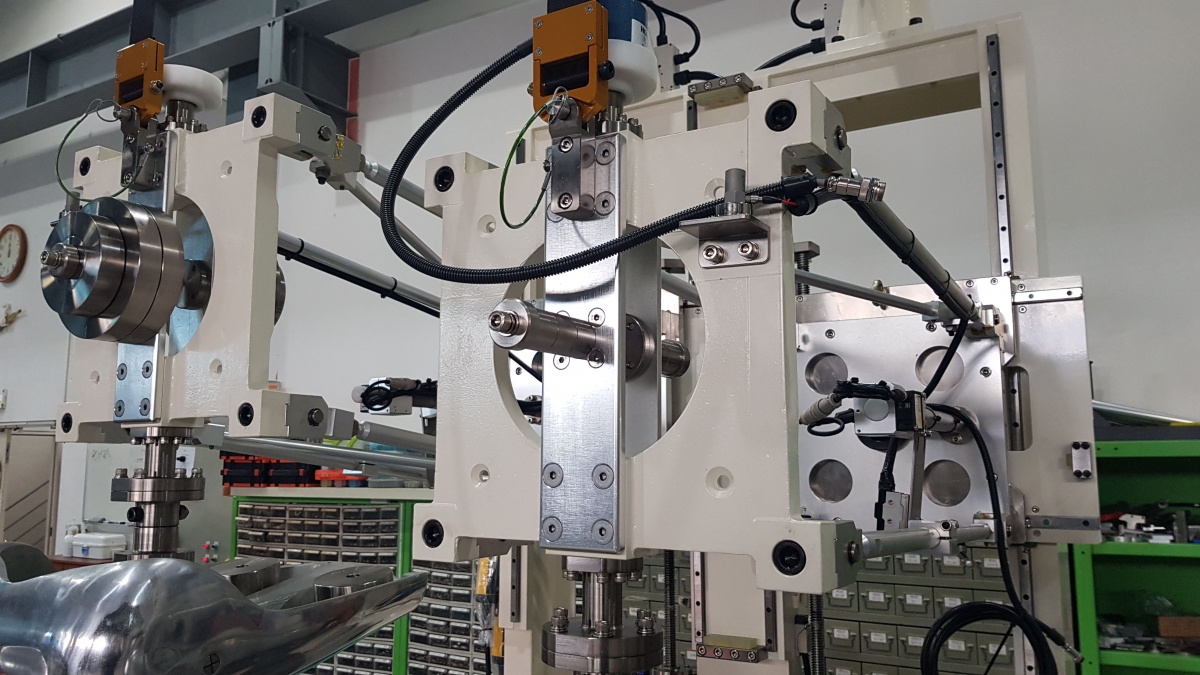

LS산전 PLC와 ADLINK의 DAQ BOARD를 이용하여 장비의 전체적인 제어 및 디스플레이가 가능하도록 제작되었으며, 터치 스크린을 통해 간편하게 조작할 수 있도록 설계되었습니다. RS-232 시리얼 통신기능을 사용하여 PLC와 터치 스크린간의 상태 표시를 나타냅니다. 각각의 변위계(포텐셜미터)와 가속도 센서를 장착하여 더미의 진폭, 가속도, 테이블 가속도를 실시간으로 디스플레이할 수 있고 REPORT 기능을 통해 SAVE INTERVAL값에 따라 저장하고 확인할 수 있도록 프로그래밍 되었습니다.

1. Damping Test

시트의 진동 특성을 테스트하기 위해 더미를 일정 높이에서 자유 낙하시킨 후 반환되는 변위값을 통해 동적 스프링 상수(Dynamic Spring Constant)와 대수 감쇠율(Lograrithmic decrement)를 나타냅니다. 이 때 각 Wave의 최대, 최소 Peak 값을 나타내며 사용자의 필요에 따라 앞 구간 삭제(Remove First), 적용 구간(Apply No.)을 설정할 수 있습니다.

2. Dynamic Test

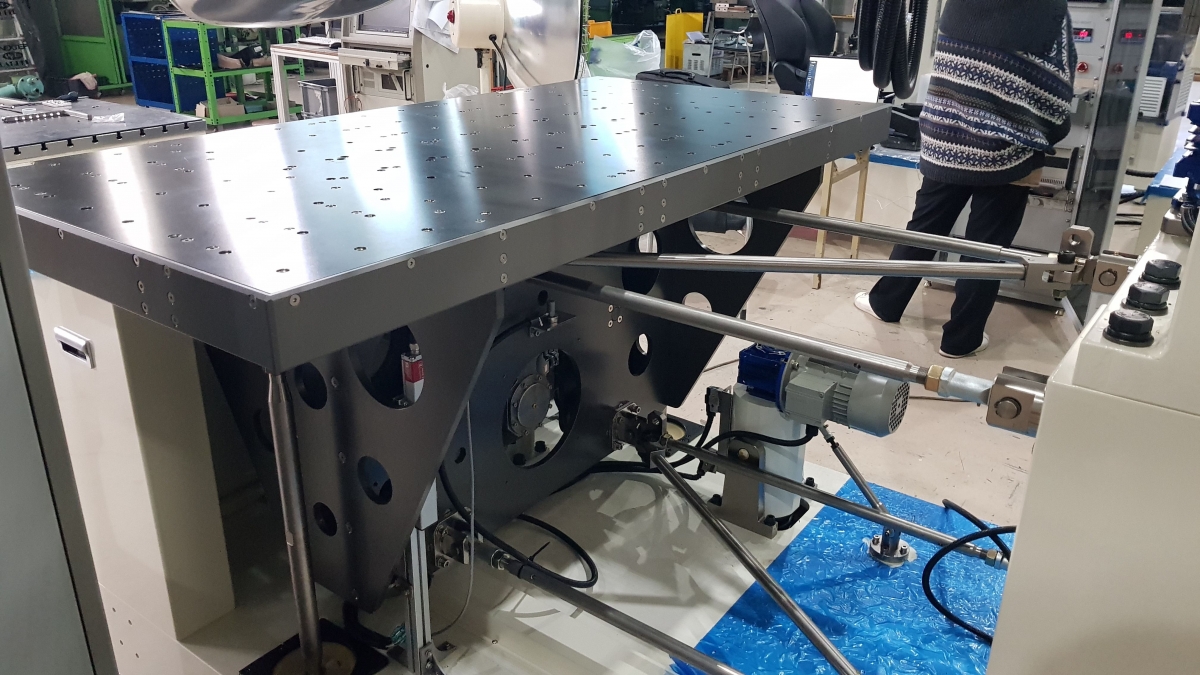

시트의 동적 테스트를 하기 위해 테이블 진폭을 터치 스크린을 이용해 수동으로 설정한 후 주파수를 5~10Hz까지 자동으로 증가시켜 가속비(더미 가속도/테이블 가속도)의 값을 그래프로 나타냅니다. 이 테스트를 통해 시트(차체)와 더미(탑승자)간의 구간별 진동 주파수에 따른 공진 현상을 나타냅니다.

3. Endurance Test

시트의 진동 내구 특성을 테스트하기 위해 테이블 주파수를 터치 스크린을 이용해 수동으로 설정한 후 진폭을 자동으로 조절하여 더미의 가속도가 0.8g(1g=9.81m/s2)를 유지하도록 합니다. 테스트 횟수를 설정할 수 있으며 1 Cycle을 1회 완료 신호로 인식하도록 구성하였습니다. PC를 통해 더미의 변위와 테이블 가속도를 확인할 수 있습니다.
