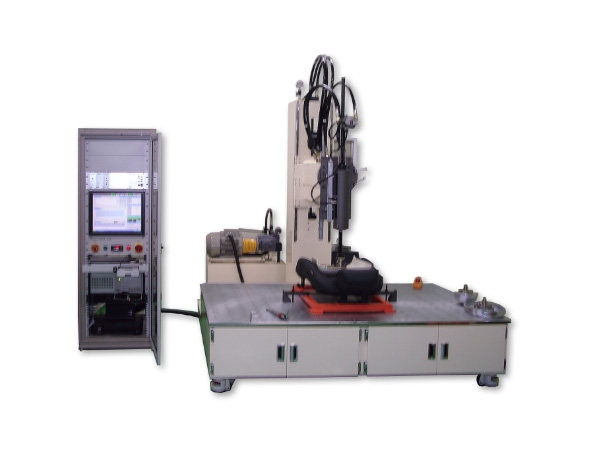

백 진동내구 시험기
(Back Vibration Endurance Tester)
- 용도
- SEAT BACK 꺼짐량 검증
- 시험방법
-
BACK 내구 삼십만회 하중부하 (D+3)
(20~40Kg) 200±40cpm로 가질 것SIDE 승강내구 2만회 하중부하 (D+3)
(CUSHION 50Kg, BACK 30Kg)
50±30cpm로 가질 것KNEE 내구 165Φ반구 10만회 (D+3)
하중부하(0~50Kg)90cpm로 가질 것
- 판정기준
- PAD 무너짐 및 찢어짐 없을 것
HEATER 단선 없을 것
개요
유압 SERVO VALVE를 이용하여 유압 Cylinder을 구동하여 자동차 SEAT BACK의 진공 내구 시험 및 SIDE 승강 내구와 KNEE내구 TEST를 진행하여 신뢰성을 평가할 수 있는 시험 장비입니다.
장비사양
| 작동 하중 | 200kgf | |
|---|---|---|
| 작동 변위 | 300 mm | |
| 최대 속도 | 300 mm/s | |
| 가변 주파수 | 0~5 Hz(150mm-1Hz, 30mm-5Hz) | |
| CTUATOR 상하 이송량 | 600 mm | |
| ACTUATOR 각도 조절량 | ±45° | |
| SERVO VALVE | 최대 유량 | 38 LPM |
| Hysteresis | 3% | |
| HYDRAULIC UNIT | 최대 유량 | 18 LPM |
| 최고 압력 | 30 bar 이하 | |
| TANK 용량 | 100 ℓ | |
