시험 장비의 모든 것자동차 시트 시험장비

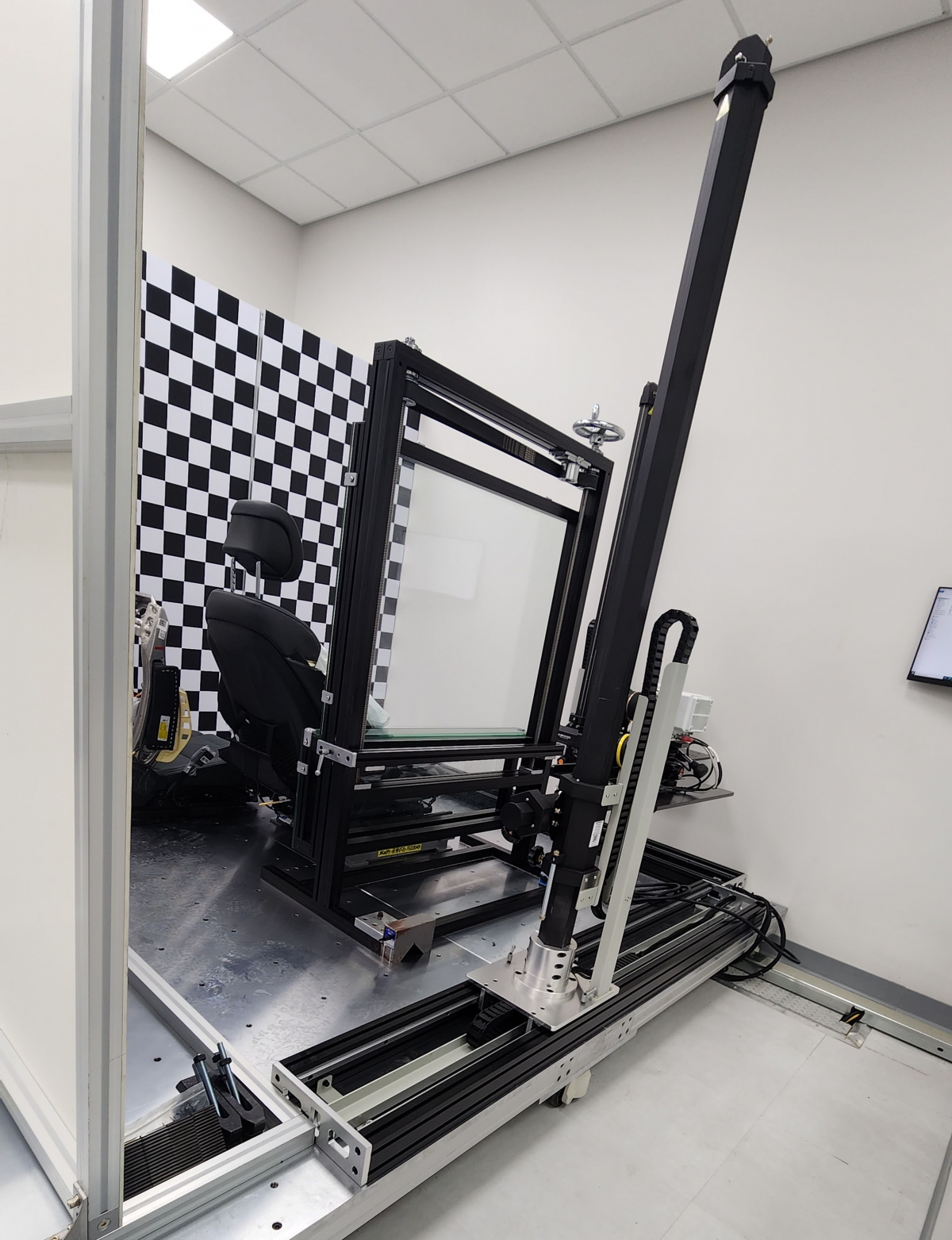

SAB 시험기
(Seat Airbag Unfolding Tester)
- 용도
- SAB의 전개 성능 시험
- 시험방법
- BASE에 시트를 설치하고 카메라를 조정하여 촬영 영역을 설정한 후 트리거 신호를 통해 전개 순간을 촬영
- 판정기준
- - SAB의 전개가 신속하고 정확하게 이루어질 것
- Seat의 재봉선이 충분한 넓이로 파괴될 것
- Trigger 버튼 작동 후 고속 카메라를 이용한 전개 순간 촬영(3,200 fps)
개요
자동차 Seat에 설치되어 있는 Airbag은 충돌 등 비상 상황에서 신속하고 정확하게 전개가 되어야 하고 이러한 기능을 측정 및 분석하기 위한 시험 장비입니다.
Trigger 신호를 통해 SAB를 전개하고 이와 동시에 초고속 카메라를 이용하여 이 순간을 촬영함으로써 SAB 전개가 신속하고 정확하게 이루어지는지 확인할 수 있습니다.
Trigger 신호를 통해 SAB를 전개하고 이와 동시에 초고속 카메라를 이용하여 이 순간을 촬영함으로써 SAB 전개가 신속하고 정확하게 이루어지는지 확인할 수 있습니다.
장비사양
| 전원 | 단상 220V, 50/60Hz | |
|---|---|---|
| 제어 모드 | Trigger | |
| 고속 카메라 | VEO E-310L | |
| Sensor Type | CMOS, with global shutter | |
| Max. resolution | 1280 x 600 | |
| CAR Increments | 64 x 8 | |
| Pixel Size | 20 μm | |
| Sensor Size | 25.6 x 16 mm | |
| TOP FPS at Max. resolution | 3,260 | |
| Max/Min FPS | 650,000/24 | |
| Control | Phantom PCC | |
| Power | 100-240 VAC, 80W | |
| Power Consumption | 40W Typical | |
| Lens Muonts | F-Mount Standard, PL, C-Mount | |
| Operation Temp. | -10 ~ 50°C, Storage: -20 ~ 70°C | |
| Regulatory | Emissions, Immunity- CE & UKCA, EN 61326-1, FCC- CFR 47, Part 15, Subpart B & ICES-0003, Class A, Safety- IEC 60950-1 |
|
| 조명 | Constellation 120E | |
| White Light Color Temp | 6,200K | |
| Estimated LED lifetime | 40,000 Hours | |
| Operating temperature | -40~70°C | |
| Max/Min Pulse | 100Khz/2us | |
| Power input to luminaire | 48VDC | |
| External power supply | 100-240VAC Input- 200W | |
| Power consumption | 120W | |
| Power and synchronization | Power: 4-pin DIN Connector, Sync: BNC Connector | |
| Optical system | Lens array | |
| Beam angles | 10° or 28° @ Full width half max | |
| 기능 | 2 Button 동시 입력, Trigger Delay Time Setting, 집진기 | |
| 보호 기능 | 과전류 차단 • 과전압 차단• 노이즈 차단 | |
