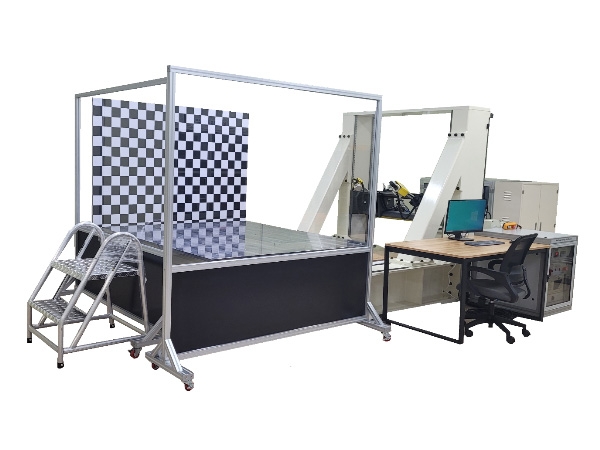

시트 프레임 강도 시험기
(Seat Frame Strength Tester)
- 용도
- SEAT FRAME의 전후 MOMENT 강도 품질 검증 (D+1)
- 시험방법
- S.R.P 기준 BACK FRAME 상단부 하중
(전방 50Kgf.m, 후방 80Kgf.m)부하 시 파괴 및 변형 측정
- 판정기준
- SEAT 과다한 변형 및 파괴 없을 것
LOCK 이탈 없을 것
개요
금속, 플라스틱, 직물 등 강종 재료의 인장률을 시험할 수 있는 시험기입니다. 여러 재료 중 금속 프레임 시험에 특화되어 있으며 이를 이용해 시트 프레임의 강도 또는 내구성을 측정할 수 있습니다. 시험은 유압에 의한 실린더 구동 방식으로 진행되며 하중, 인장율, 속도가 디지털 방식에 의해 표시됩니다. 따라서 정확하고 객관적인 시험 결과를 얻을 수 있는 구조로 구성되어 있습니다. 또한 COMPUTER를 사용하여 각 시험 항목에 따라 DATA를 분석, 출력, 저장할 수 있어 보다 정확하고 객관적인 시험을 할 수 있습니다.
특징
| 제품 장착 수량 | 최대 3set | |
|---|---|---|
| 부하량 조절 범위 | 1kg-m to 80kg-m | |
| 부하 JIG의 회전각 | 수직각 기준 30° 이상 | |
| HYD' Proportional Actuator Size | Ø40 x 300 Stroke | |
| Actuator 작동 횟수 | 최대 1.0Hz (50mm Stroke) | |
| 최소 0.4Hz (300mm Stroke) | ||
| HYD' 공급 유량 | 최대 60LPM | |
| HYD' 공급 압력 | 최대 100kgf/㎠ | |
| HYD' Oil Tank | 200 LPM | |
| HYDRAULIC | 3 Set | |
| 제어 유량 | 최대 38LPM | |
| 제어 방식 | 대칭형 Servo 제어 방식 | |
| 최대 압력 강하 | 20kgf/㎠ | |
| 최대 사용 압력 | 350kgf/㎠ | |
| 시험 조건 | JIG 상태 | |
장비사양
| 전압 | 3상 480V • 단상 220V, 50/60Hz |
|---|---|
| 인터페이스 전원 | DC24V • DC5V |
| 제어 모드 | 하중 제어 • 변위 제어 |
| 제어 채널 | 3 채널 |
| 제어 형식 | 유압 서보 |
| 유압 용량 | 250 bar |
| 압력 센서 | LVDT, 로드셀, 와이어 변위, 각도 센서 |
| 테스트 종류 | 인장 하중 |
| 통신 | RS-485/RS-232C, 통신속도 최대 115,200 bps |
| 그래프 표시 | 시간, 변위, 하중, 각도 |
| 레포트 기능 | RAW DATA 변환 • EXCEL 변환 • JPG 변환 • PRINT 출력 |
| 보호 기능 | 과전류 차단 •과전압 차단 •노이즈 차단 • 비상 정지 |
