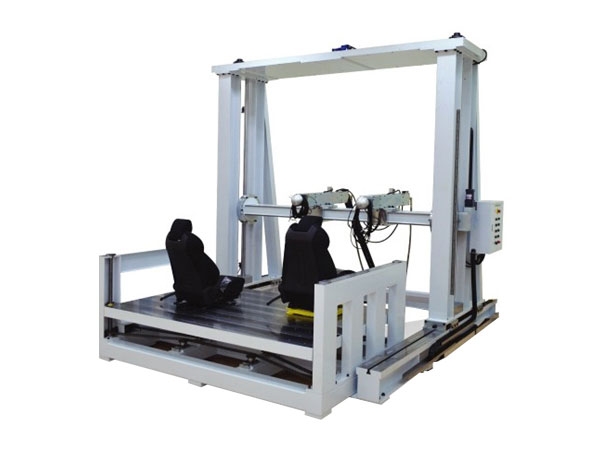

HEAD REST 충격 시험기
(Head Rest Static Strength Tester)
- 용도
- HEAD REST 충격시험 품질 검증 (D+1)
- 시험방법
- 인체형 HEAD FORM(Φ165mm, 6.8kg)을 이용 24.1kph 의 속도로 충격
- 판정기준
- HEAD FORM 감속도 3m/S 동안 80G 이하일 것
FRAME CRACK 발생
LOCKING 장치의 해제 및 파괴 없을 것
개요
SEAT HEAD REST에 충격을 가하여 충격 특성을 측정 및 분석함으로써, 차량 충돌 시 탑승자의 머리 부분의 상해를 감소하기 위한 자료를 수집하기 위해 개발된 시험 장비입니다.
충격 시험을 수행하기 위해 미국 연방 자동차 안전 규격(FMVSS)202의 ‘Head Restraints’과 관련된 시험 규격에 따라 설계 및 제작 되었으며 유압식 SERVO VALVE 및 CYLINDER을 이용하여 구성되어 있습니다.
충격 시험을 수행하기 위해 미국 연방 자동차 안전 규격(FMVSS)202의 ‘Head Restraints’과 관련된 시험 규격에 따라 설계 및 제작 되었으며 유압식 SERVO VALVE 및 CYLINDER을 이용하여 구성되어 있습니다.
장비사양
| 구성 | Z축 | SLIDE BASE & ASSY' |
|---|---|---|
| 충격 Cylinder | 좌•우 Slide Unit | |
| IMPACTOR ACTUATOR | ||
| 구동 방식 | 압축 질소 Gas | |
| 최대 속도 | 최대 거리 | |
| 최대 거리 | 400 mm | |
| 최대 회전각도 | 180° | |
| 최대 가속도 | ±500G | |
| Regulator | 5 Mpa | |
