시험 장비의 모든 것자동차 시트 시험장비

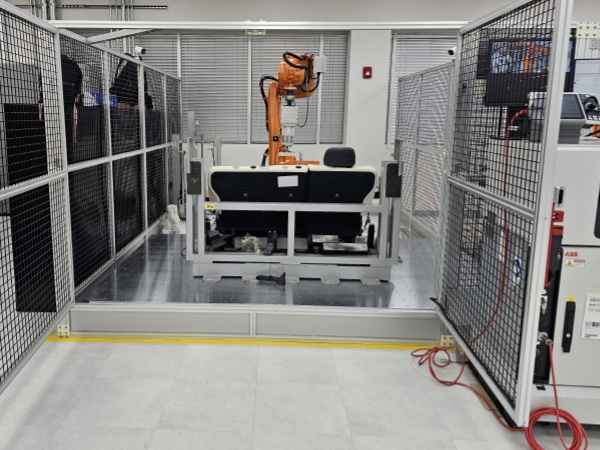

복합기능 로봇 시험기
(Multi Functional Robot System)
- 용도
- MANUAL SEAT 내구품질 검증 (D+7)
- 시험방법
- RECLINER : FULL STROKE 1만회 작동
SLIDE : 100kg하중 부하후 1만회 작동
WORK IN : 무부하 1만회 작동
ARM REST : FULL STROKE 1만회 작동
(수평 또는 수직 고정장치를 지닌 A/REST의 경우, FRAME 끝단에서 20mm 지점에 하중부하)
- 판정기준
- - TOOTH, STOPPER 및 기타부 파단 없을 것
- RAIL 과도 마모 및 NOISE 없을 것
- 시험후 정상 동작할 것
- NOISE 발행 및 기능저하 없을 것
- TRIM의 깨짐 및 뭉그러짐, PAD 뭉그러짐 없을 것
개요
자동차 MNL/PWR Seat의 폴딩, 슬라이드, 암레스트 등 각종 기능별 내구 시험을 진행하여 Seat의 성능 및 내구성을 시험하기 위한 장비로써 ABB 다관절 6 Axis 로봇과 멀티툴을 비롯하여 다양한 시험 전용 툴과 공압 시스템으로 구성되어 있습니다. 이 구성품을 일부 또는 모두 이용하여 스위치의 조작, 압력의 가압 또는 감압 등의 반복 테스트를 진행할 수 있습니다.
장비사양
| ROBOT 전압 | 3상 480V, 50/60Hz |
|---|---|
| ABB Panel | 3상 480V, 50/60Hz |
| Control Panel | 단상 110~120V, 50/60Hz |
| 인터페이스 전원 | DC24V |
| 제어 모드 | 자동제어 • 수동제어 |
| 컨트롤러 | IRC5, ABB Flex Pendant |
| 구동 방식 | Position Teaching |
| 통신 | RS-485/RS-232C, 통신속도 최대 115,200 bps |
| 그래프 표시 | Displacement/Angle, Current/Load |
| 레포트 기능 | RAW DATA 변환 • EXCEL 변환.JPG 변환 • PRINT 출력 |
| 보호 기능 | 과전류 차단 • 과전압 차단• 노이즈 차단 • 비상 정지 |
