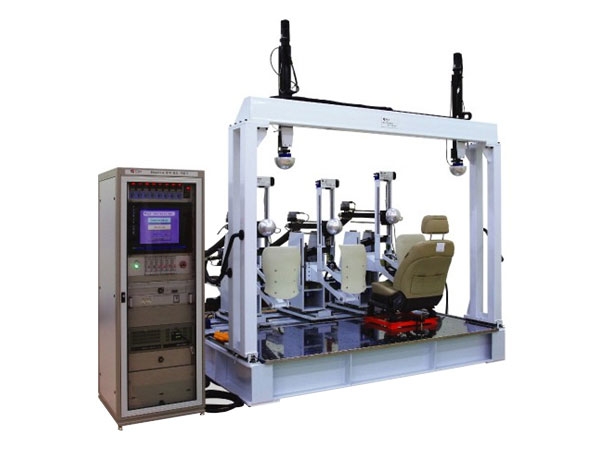

HEAD REST 정적강도 시험기
(Head Rest Static Strength Tester)
- 용도
- 충돌시 목 상해에 대한 안전 품질 검증 (D+1)
- 시험방법
- 인체형 BACK PANEL 및 HEAD FORM(Φ165mm, 6.8kg)을 이용 38kgm
하중 부하
- 판정기준
- HIP POINT 측정값 범위내에 들 것
(T : ±15mm, H : ±10mm, BACK ANGLE : ±3˚)
개요
SEAT HEAD REST의 정적 강도 시험을 수행하기 위해 미국 연방 자동차 안전 규격(FMVSS)202의 ‘Head Restraints’과 관련된 시험 규격과 유럽의 (EEC/ECE) 규정에 적합한 시험 기준 방법에 따라 설계 및 제작된 시험 장비입니다.
유압식 SERVO VALVE 및 CYLINDER을 이용하여 구성되어 있으며 하중 또는 변위로 PID 제어를 선택하여 시험을 진행할 수 있습니다.
3개의 TEST 장치를 단독, 2연식, 3연식을 작동하여 시험을 실시하며 최대 3인용 SEAT 까지 시험이 가능합니다.
유압식 SERVO VALVE 및 CYLINDER을 이용하여 구성되어 있으며 하중 또는 변위로 PID 제어를 선택하여 시험을 진행할 수 있습니다.
3개의 TEST 장치를 단독, 2연식, 3연식을 작동하여 시험을 실시하며 최대 3인용 SEAT 까지 시험이 가능합니다.
장비사양
| 크기 | 2,200x2,800 x 2,100 mm | |
|---|---|---|
| TEST JIG 간격 | 320 mm 이상 | |
| SLIDE | 전•후 | 150 mm |
| 상.하 | 350 mm | |
| HYD' ACTUATOR | 500 kg - 3ea 250 kg - 3ea |
|
| 수직 강도 | 2 Axis | |
| 변위 센서 | DIGITAL LVDT | |
