시험 장비의 모든 것자동차 시트 시험장비

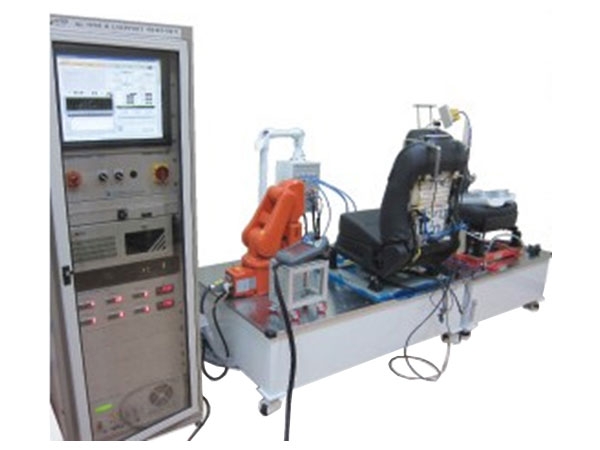

AIR MASSAGE & POWER L/SUPPORT 작동내구 시험기
(Air Massage & Power Endurance Tester)
- 용도
- 마사지 시트의 에어 럼버/마사지성능검증 (D+7)
- 시험방법
- 13.5V 단자전압으로 SRP로부터 TORSO LINE 상방 300mm의 시트BACK 위치에 30kgf의 하중을 부하 후 1,800회 내구 작동
- 판정기준
- 내구 시 어떤 파손, 균열 찢어짐도 없을 것
- 바스켓/롤러:초기 돌출량 대비 90% 이상일 것
- 에어셀/블래더:에어셀/블래더 내부압력이 초기대비 90%이상
- 구동부 모터 전류,속도 및 소음평가
개요
Power Seat 장착 차량의 증가 및 Seat 사양의 고급화로 인하여 스위치 구동 방식의 내구 시험 장비가 필요함에 따라 Robot System을 이용하여 스위치를 직접 조작함으로써 실제 차량 조건에서 인체에 의한 Seat의 동작 및 조작을 재현하기 위한 시험 장비입니다. 본 장비는 여러 시험 중 AIR Massage 시험에 특화되어 있으며 자동차 Seat에서 장시간 승차 시 발생할 수 있는 피로감을 경감하기 위해 Seat Back에 설치된 Air Lumber Support의 외관, 성능 및 내구성을 측정할 수 있는 시험기입니다.
PC Program을 통해 ABB Robot의 작업을 제어할 수 있으며 필요에 따라 Air 및 DC Power를 제어할 수 있어 각종 기능별 내구 시험을 진행할 수 있습니다.
PC Program을 통해 ABB Robot의 작업을 제어할 수 있으며 필요에 따라 Air 및 DC Power를 제어할 수 있어 각종 기능별 내구 시험을 진행할 수 있습니다.
장비사양
| 전압 | 3상 380V~480V, 50/60Hz |
|---|---|
| 인터페이스 전원 | DC24V • DC5V |
| 계측 사양 | Air Pockets 압력 검출 - 3CH |
| Motor의 전류 검출 - 3CH | |
| Air Pump의 압력 및 유량 검출 - 1CH |
