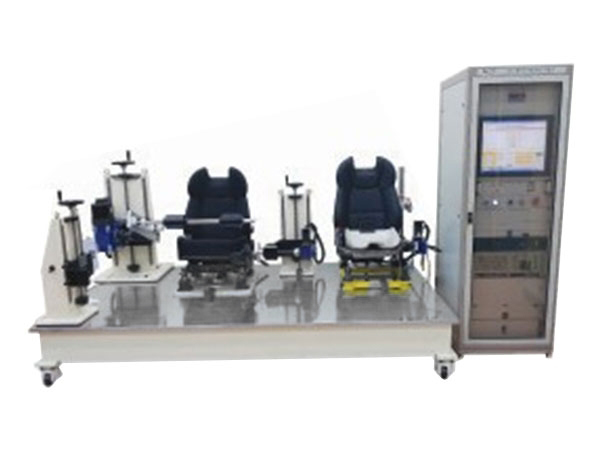

SEAT MANUAL 작동내구 시험기
(Seat Manual Endurance Tester)
- 용도
- MANUAL SEAT의 Height 내구 및 Recliner 내구동시험 및 분석 (D+7)
- 시험방법
- RECLINER – 시트별 FULL STROKE 1만회 작동
HEIGHT – 시트별 FULL STROKE 1만회 작동
- 판정기준
- - MECHANISM의 파괴/변형 및 기능에 이상이 없을 것
- 작동내구 시험 후 작동
- 조절장치의 유격변화량: 설계 기준의 30% 이하
- 작동력 변화량: 설계 기준값의 30% 이하
개요
자동차 시트 중 Manual Seat의 작동 내구성을 시험하기 위한 장비로써 Recliner 시험과 Height 시험으로 구분되어 있습니다. 시험을 통해 실제 차량 조건에서 인체에 의한 Seat의 동작 및 조작을 재현할 수 있고, 이를 통해 내구동시험 및 분석을 진행할 수 있습니다.
장비사양
| 전압 | 3상 220V,380V~480V, 50/60Hz |
|---|---|
| 인터페이스 전원 | DC24V • DC5V |
| 테스트 종류 | Machanism의 파괴, 변형 및 기능 점검 |
| 조절 장치의 유격 변화량 | |
| 작동력 변화량 | |
| 테스트 품목 | PAD Cushion • RAD BACK• ASS'Y CUSHION • ASS'Y BACK |
| 그래프 표시 | Load(하중) / Displacement(변위) • kgf/mm |
| 레포트 기능 | RAW DATA 변환 • EXCEL 변환 • JPG 변환 • PRINT 출력 |
| 보호 기능 | 과전류 차단ᆞ과전압 차단 • 노이즈 차단 • 비상 정지 |
