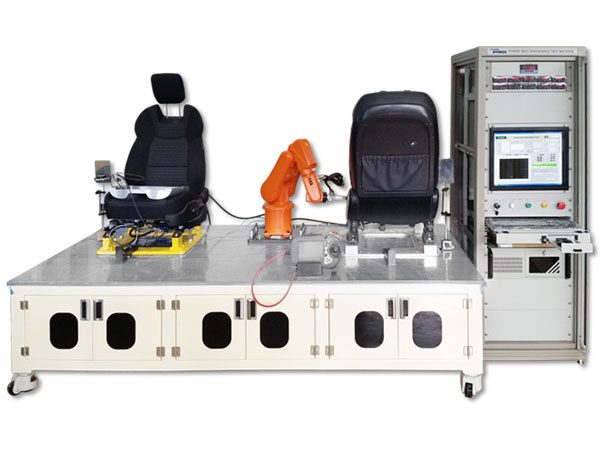

POWER 작동내구 시험기 (Power Seat Durability Tester)
용도
POWER SEAT의 성능 검증 (D+7)
시험방법
CUSHION에 75Kg, BACKDP 30Kg하중 부하 후 12,000회 내구 작동(SLIDER)
판정기준
내구 작동시 구동부 모터 전류, 속도 및 소음평가 정상동작 및 파단 없을 것
POWER 초기성능 저하(속도저하/전류상승) 및 MOTOR 멈춤 발생이 없을 것
개요
Power Seat 장착 차량의 증가 및 Seat 사양의 고급화로 인하여 스위치 구동 방식의 내구 시험 장비가 필요함에 따라 Robot System을 이용하여 스위치를 직접 조작함으로써 실제 차량 조건에서 인체에 의한 Seat의 동작 및 조작을 재현하기 위한 시험 장비입니다.
PC Program을 통해 ABB Robot의 작업을 제어할 수 있으며 필요에 따라 Air 및 DC Power를 제어할 수 있어 각종 기능별 내구 시험을 진행할 수 있습니다.
장비사양
크기 2,400 x 1,200 x 500
Robot ABB, IRB 1200
Payload 7 kg
Power Supply Output Voltage 0 ~ 30.0 V
Output Current 0 ~ 50.0 A
LOADCELL 10 kgf
변위 센서 Distance 500 mm
각도 센서 1축 ±180°
360 0° ~ 360°
2축 ±90°
