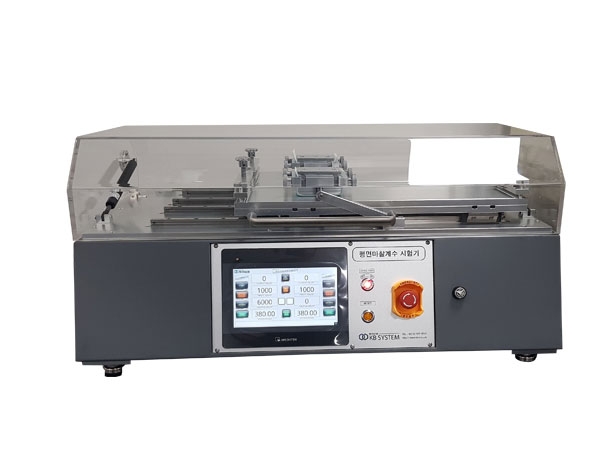

평면 마찰 계수 시험기
(Coefficient of Friction Tester)
- 용도
- MANUAL SEAT의 Height 내구 및 Recliner 내구동시험 및 분석 (D+7)
- 시험방법
- JIG에 시편을 삽입한 이후 지정된 속도와 횟수만큼 반복 동작 실행
개요
각종 필름, 종이 및 TAPE, 부직포, PVC(비닐)계 바닥재를 비롯하여 자동차 Seat Cover 등의 수평 방법에 의한 표면간 마찰계수 측정용 시험 장비입니다. 장비에 설치된 터치 스크린을 이용해 운전 목표 횟수와 일시 정지 횟수 및 시험 속도를 설정할 수 있습니다. 2개의 시험 영역이 구성되어 있으며, 동시 혹은 개별 동작을 진행할 수 있습니다.
특징
| • 크기 | 1,040 x 570 x 252(850) mm |
|---|---|
| • 시험 Zone | 100 x 100 mm (2 SET) |
| • Stroke | 300 mm |
| • Touch Panel | WEiNTEK, 10", MT8106iP |
| • Servo Motor & Amp | 미쓰비시, HG-KR23, MR-J4-20A (2 SET) |
| • Control | LS PLC, XBM-DR16S |
장비사양
| 전압 | 단상 220V, 50/60Hz |
|---|---|
| 인터페이스 전원 | DC24V |
| 제어 모드 | 위치 제어 |
| 축 제어 | 2축 모터 제어 |
| Work Zone | 2 Work Zone |
| 최대 Stroke | 300 mm |
| Work Block | 100 x 100 mm |
| 테스트 방식 | 지정 구간 • 횟수 • 속도 반복 |
| 기능 | 동작 구간 설정, 일시 정지 횟수 설정, 2 Axis 동시 동작, 개별 동작 |
| 보호 기능 | 과전류 차단 • 과전압 차단• 노이즈 차단 • 비상 정지 |
