시험 장비의 모든 것계측기기

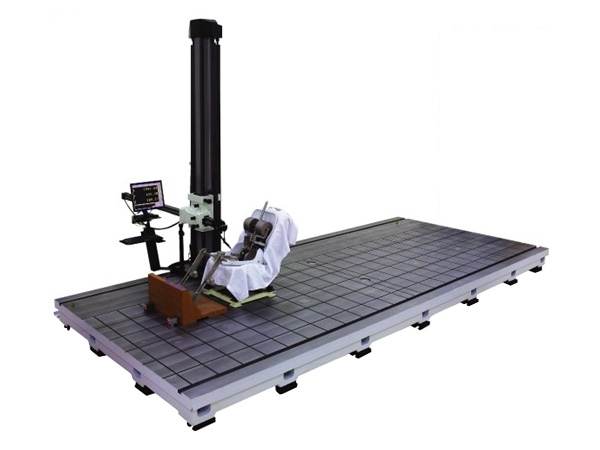

레이 아웃 머신
(Lay Out Machine)
- 용도
- SEAT 형상 및 DIMENSION 측정 (D+1)
- 시험방법
- SEAT DIMENSION 및 FCL(FREE CONTOUR LINE) 측정
- 판정기준
- 시트형상과 도면과의 차이점 비교 분석
HIP POINT 측정
개요
LAYOUT M/C는 SEAT 형상 및 DIMENSION을 측정하기 위하여 구성된 시스템입니다. 정반에 제작된 가이드 홈을 이용하여 다양한 치구를 설치하여 목적에 따라 유동적으로 활용할 수 있습니다.
장비사양
| 크기 | 1,400(1,700) x 2,100(3,400) mm |
|---|---|
| 중량 | 220 kg ~ 330kg |
| 각축측정정도 | U1:20~40+L/25~20(m) |
| 공간측정정도 | U3:30~50+L/20~16(m) |
