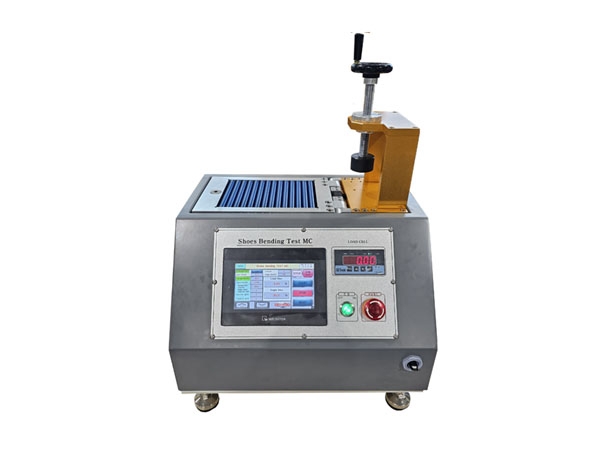

슈즈 밴딩 테스터
(SHOES BENDING TEST MC)
- 용도
- Shoes의 굽힘 정도에 따른 하중의 변화량 측정
- 시험방법
- 정하중 시험과 반복 내구 시험으로 구분되며 각각의 시험 기준은 하중(Load), 또는 각도(Angle)를 설정할 수 있습니다.
설정 값을 입력한 후 Start 버튼을 누르면 테이블이 각도 운전을 실행하며 제품의 변화량을 측정한다.
목표 값에 도달하면 자동으로 시험이 종료되고 결과 그래프를 생성한다.
개요
신발의 굽힘 저항을 측정하기 위해 개발된 시험 장비로서, 측정 장비에 사용된 서모 모터의 위치 제어 기능을 통해 속도와 위치 및 방향을 정밀하게 제어할 수 있으며, 고분해능의 로드셀 인디게이터와 엔코더를 통해 하중 및 각도값을 정밀하게 데이터화 하였습니다.
시험은 서보 모터에 의한 타이밍 풀리 구동 방식으로 진행되며 하중, 각도, 시험 속도가 디지털 방식에 의해 표시됩니다. 따라서 정확하고 객관적인 시험 결과를 얻을 수 있는 구조로 구성되어 있습니다.
시험은 서보 모터에 의한 타이밍 풀리 구동 방식으로 진행되며 하중, 각도, 시험 속도가 디지털 방식에 의해 표시됩니다. 따라서 정확하고 객관적인 시험 결과를 얻을 수 있는 구조로 구성되어 있습니다.
특징
크기 |
505 x 400 x 380(700) mm |
|---|---|
무게 |
40 kg |
엔코더 |
인크리멘탈 로터리 엔코더 E40S6 |
로드셀 |
YG31-50K |
인디게이터 |
YD-3533 |
장비사양
전압 |
단상 220V, 50/60Hz |
|---|---|
인터페이스 전원 |
DC24V |
제어 모드 |
하중 제어 , 각도제어 |
로드셀 최대 하중 |
50 kgf (490.3N) |
최대 부하 |
20 kgf (200N) |
최대 각도 |
55° |
각도 분해능 |
3600 P/R (0.1") |
시험 속도 |
100mm/min ( 조정가능) |
테스트 종류 |
정하중, 반복내구 |
보호 기능 |
과전류 차단, 과전압 차단, 노이즈 차단, 비상정지, 모터알람 |
